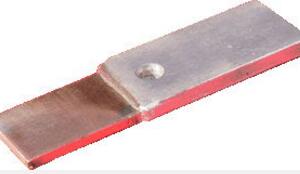

銅鋁過渡接頭制造工藝：

　　步驟1，前處理;

　　將軟態純銅板掛在前處理線上脫脂除油處理;包括：脫脂槽——熱水槽——冷水槽——中和槽——冷水槽——烘道烘干處理;

　　將軟態純鋁板放入箱式爐中，加熱到350～450度，保溫半小時除油處理;

　　步驟2，打磨;

　　將除油處理后的原材料放入打磨機中，用轉動鋼絲刷刷拭;銅板及鋁板各打磨一面;

　　步驟3，軋制;

　　鋁板在連續加熱爐中加熱到350～500度，保溫半小時，取出后，即刻與純銅板靠齊扣住兩者的打磨面送入軋機，進行一個道次、不可逆、等速軋制;

　　步驟4，校平;

　　采用普通十五棍校平機校平;該步驟進一步包括：

　　第一次校平，將校平機上下排輥間距調至1.0mm，進行校平;

　　第二次校平，將校平機上下排輥間距調至1.2mm，對經過第一次校平后的銅鋁復合板再次校平;

　　步驟5，剪切;

　　將校平后的銅鋁復合板橫向兩邊各剪掉15mm，縱向頭尾各剪掉50mm。
